Sơ đồ quy trình công nghệ sản xuất cốc dùng 1 lần:

Nguyên liệu PP, PS hoặc PE→ Dùng máy cán tấm nhựa đùn ra tấm nhựa àSử dụng máy làm cốc thủy lực toàn tự động( hoăc máy làm cốc bánh lồi) sản xuất các loại cốc nhựa, bát mỳ dùng 1 lần… → Vật liệu thừa ( khoảng 40% nguyên liệu) thông qua máy nghiền để tái chế sử dụng.

II. Năng suất: Máy cán tấm nhựa 3 — 4 tấn/24h, máy làm cốc 1000.000 chiếc/24h (170ml), máy làm cốc mỗi máy cần dùng tấm nhựa 2tấn /24h. Tấm nhựa của 1 máy cán tấm ASP-105/660 có thể đồng thời cung cấp cho 2 máy làm cốc sản xuất.

III.  Thời gian giao hàng: Cần đặt hàng, thời gian giao hàng là 40-60 ngày, Shantou nghiệm thu bốc hàng.

Phục vụ sau khi bán: Miễn phí phụ trách lắp đặt, điều chỉnh, đào tạo. Bảo hành thiết bị 1 năm nếu nguyên nhân không phải do người sử dụng.

Nơi để sản xuất: Khoảng 300 m2.

Bảng giá và thiết bị đồng bộ( có thể lựa chọn) mà cả dây chuyền sản xuất cần (ưu tiên bố trí):

Tên thiết bị	Model và quy cách	Đơn giá	Chú thích X 1.5
Máy làm cốc thủy lực hoàn toàn tự động.	HPC-660 ( kết cấu 4 trục dẫn)		Kích thước khuôn 650*320mm
Máy đùn tấm nhựa	ASP-105/660		180㎏(có thể cung cấp cho 2 máy
Thùng nước giữ nhiệt			Kết hợp với Máy làm tấm HIPS,PE
Khuôn máy làm cốc 660	75MM   20cốc/ khuôn
Máy nghiền	FS-650		Nguyên liệu thừa thu hồi tái sử dụng.
Máy sấy trộn	100KG		Loại bỏ thành phần nước trong nguyên liệu.
Máy nén khí (dạng trục vít)	3m3/min	Thỏa thuận	Có thể cung cấp khí nén cho 2 máy làm cốc.
Tháp làm mát	50tấn( kết hợp với 1 máy bơm nước) 2.2kw		Nước tuần hoàn thu hồi tái sử dụng.
Bình chứa khí	1m3
Máy xếp cốc ( loại mới sắp xếp bằng luồng khí	DC-12		Thay thế công nhân xếp cốc ( có thể không kết hợp)
Máy đóng gói xếp cốc đếm số hoàn toàn tự động	DSB450

( Có thể căn cứ vào yêu cầu của khách để kết hợp từng cấp thiết bị)

   Chú thích: Giá trên đều là giá FOB Shantou.

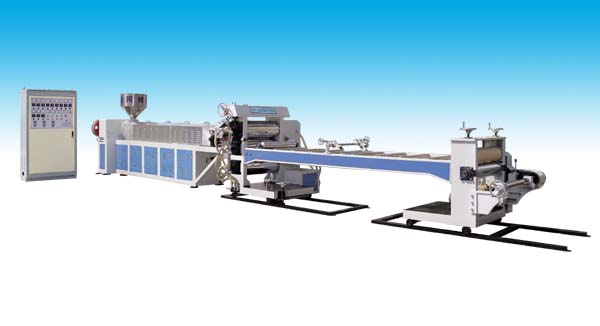

TỔ MÁY ĐÙN TẤM NHỰA HỆ ASP

ASP series plastic slice extrusion machines









Phạm vi sử dụng:

Máy đùn tấm nhựa hệ ASP chủ yếu dùng để sản xuất các loại tấm nhựa PP, PE, PS…Sử dụng rộng rãi trong việc chế tạo các đồ đựng như kẹp file, cốc đựng đồ uống, cốc đựng thạch, bát đựng mì, hộp cơm, hộp thực phẩm…

Tính năng đặc điểm:

Model		ASP-105/660
Đường kính trục vít	mm	105
Tỉ lệ đường kính trục vít		1:32
Độ rộng tấm nhựa	mm	650
Độ dày của tấm	mm	3~2.0 (±0.01)
Sản lượng lớn nhất.	kg/h	180
Nguồn điện sử dụng.	3 pha	380V 50Hz
Công suất motor chính	KW	45
Công suất cả máy	KW	70
Kích thước bên ngoài	m	11.8×2.2×1.8
Trọng lượng cả máy	kg	4600

1, Trục vít máy đùn sử dụng tỉ lệ đường kính lớn nhất, có các đặc điểm như: hiệu quả dẻo cao, độ mỏng của tấm màng đều, tốc độ chảy đều.

2, Máy này sử dụng thiết bị thay lưới thủy lực tốc độ nhanh không dừng máy tiên tiến hơn motor thay lưới, thao tác thuận tiện, tính năng ưu việt, nâng cao hiệu quả sản xuất.

3, Trục lăn sử dụng bánh răng điều tiết, thao tác thuận tiện, độ điều chỉnh chính xác cao.

4, Trục lăn mặt kính, nhiệt độ lớp bên ngoài trục đều, làm tấm nhựa sản xuất ra sạch sáng, độ dày đều.

5, Sử dụng motor biến tần, tiết kiệm điện.

III. Tham số kỹ thuật chủ yếu.



Chú ý: Có thể căn cứ vào các loại độ rộng của máy cần để chế tạo.

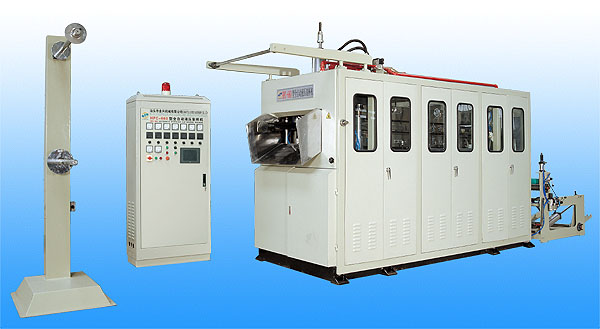

MÁY LÀM CỐC THỦY LỰC TOÀN TỰ ĐỘNG HỆ HPC



HPC Series Automatic Hydraulic Cup Making Machine











Đặc điểm tính năng:

1, Trình độ tự động hóa của máy cao, tốc độ sản xuất nhanh. Thông qua việc lắp các khuôn khác nhau có thế sản xuất ra các loại sản phẩm khác nhau,1 máy có thể làm được nhiều sản phẩm.

2, Sử dụng linh kiện điện, linh kiện khí nén, linh kiện thủy lực nhập khẩu nổi tiếng, vận hành ổn định, chất lượng đáng tin cậy, tuổi thọ sử dụng dài.

3, Thiết kế khuôn đặc biệt tiên tiến, đặt tấm nhựa có tính dẻo nhiệt thêm nhiệt để lên trên khuôn, kéo căng pittong, khí nén nén thêm làm tấm nhựa gần sát với lỗ khuôn thành hình, Sauk hi cắt tự động thổi ra sản phẩm. Toàn bộ máy có kết cấu chắc chắn, tất cả các chức năng nén ép, thành hình, cắt, làm mát, thổi ra thành phẩm… đều tập trung vào 1 khuôn, làm cho quy trình của sản phẩm ngắn, đẳng cấp sản phẩm cao, phù hợp với tiêu chuẩn vệ sinh trong nước.

4,So với máy của các xưởng khác, máy này có ưu điểm như sau:

Máy này có 4 trục dẫn, vững chắc hơn kết cấu 2 trục dẫn; và sử dụng phương thức đưa tấm bằng biến tần tiên tiến, vừa tiết kiệm năng lượng , lại đưa tấm chính xác hơn, tỉ lệ thành phẩm cao hơn; Đồng thời, còn thêm thiết bị làm nóng trước,  thì có thể làm tấm nhựa dày hơn, đồng thời nâng cao hiệu suất.

Cách dùng: Máy này thích hợp sản xuất sản phẩm từ các loại tấm nhựa PP、PE、PS、HIPS. Gia nhiệt cho tấm nhựa đến một nhiệt độ nhất định ép thành hình, làm thành các loại đồ đựng có thành mỏng như: cốc, hộp, bát…, như cốc sữa, cốc thạch, cốc dùng 1 lần, bát đựng mì ăn liền

Diện tích thành hình	Phổ thông loại 660: 650×320; loại lớn hơn:700×350; loại lớn nhất: 720×500		mm
Độ sâu thành hình	Loại phổ thông≤120; loại cao hơn ≤180		mm
Tốc độ thành hình	20~40 ( xem độ dày của tấm)		Lần dập khuôn/ phút
Độ rộng lớn nhất của tấm	660		mm
Độ dày của tấm	0.3~1.6		mm
Tấm dùng thích hợp	PP, PS, PE, HIPS, có thế thoái biến nhựa.
Nguồn điện sử dụng	380V  50Hz
Công suất cả máy	≤45	KW
Lượng khí tiêu hao	Nguồn khí tiếp xúc bên ngoài 0.6~0.8Mpa（1.6m3/min）
Lượng nước tiêu hao	≤0.5	m3/h
Kích thước bề ngoài (dài×rộng×cao)	3350×1380×2100	mm
Trọng lượng cả máy	Khoảng 4200	kg

Tham số kỹ thuật chủ yếu:

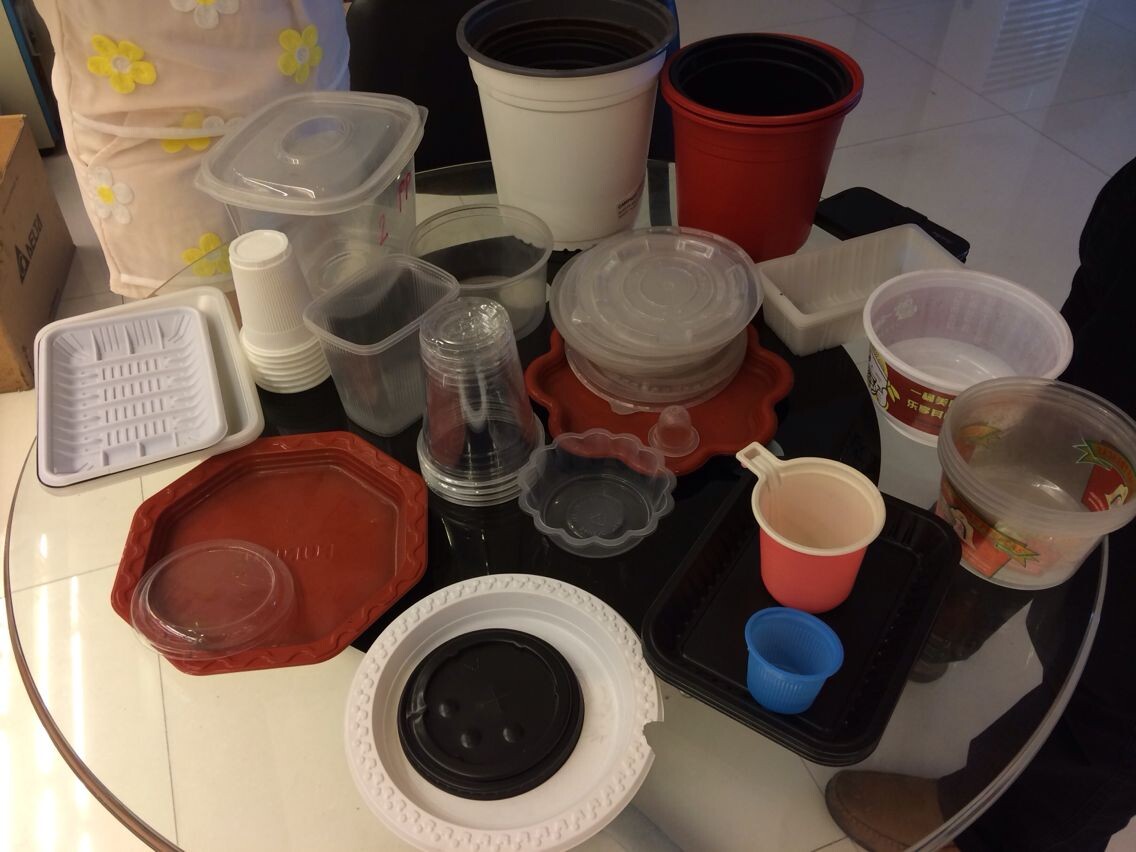

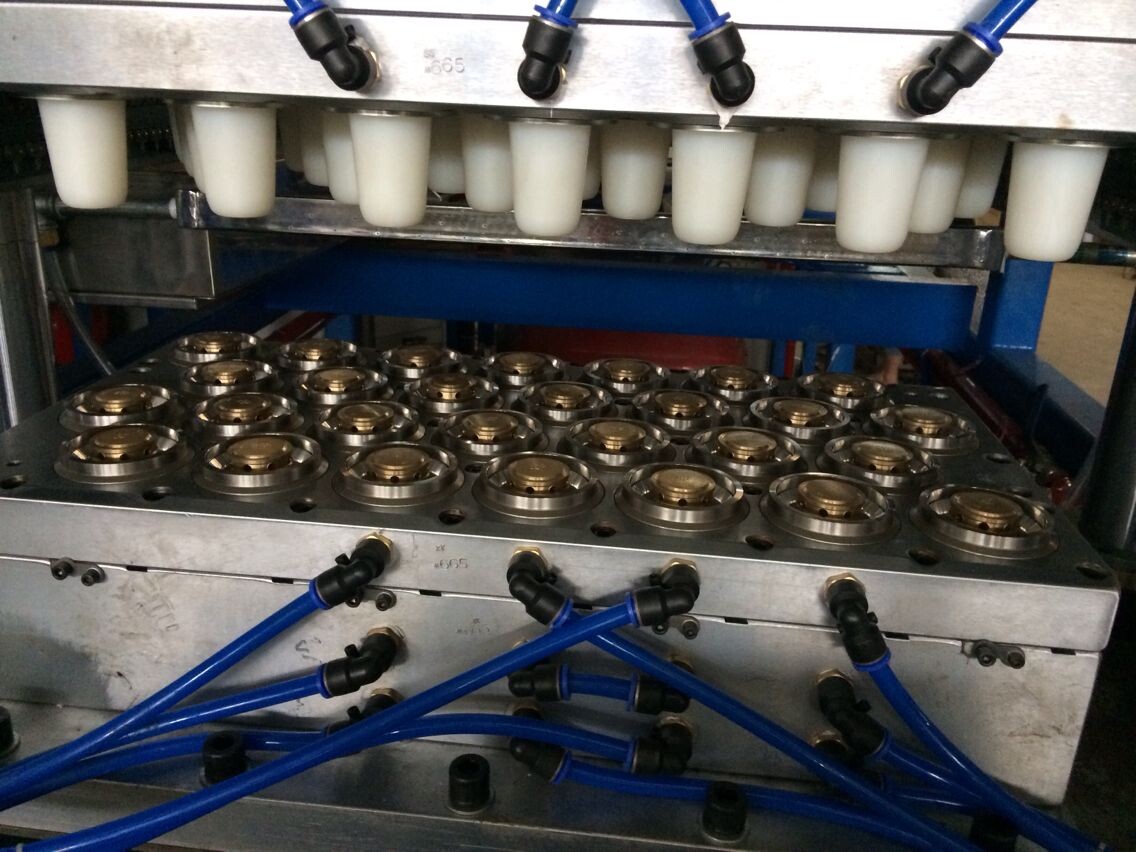

Khuôn ( Thay khuôn khác nhau có thể làm những loại S/P  như cốc, bát, đĩa, nắp, hộp khác nhau).

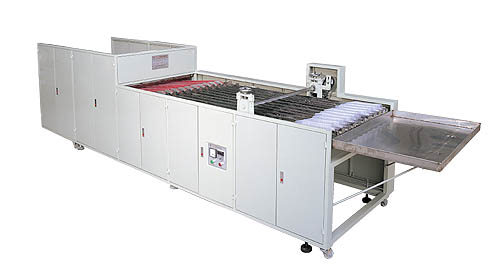

Máy xếp cốc tự động tốc độ cao DC-12













Đặc điểm tính năng và phạm vi sử dụng.

Máy xếp cốc tự động tốc độ cao DC-12 là thiết bị hỗ trợ xếp cốc mà phần lớn máy làm cốc sử dụng, máy này chủ yếu là thông qua kết cấu truyền động máy, lợi dụng kết cấu của cốc dùng, đưa cốc sản xuất ra từ máy làm cốc đưa đến chỗ xếp cốc chỉ định tiến hành xếp thành bộ, có thể căn cứ vào nhu cầu, điều chỉnh độ cao xếp cốc  để kiểm soát số lượng cốc xếp.

Sử dụng máy này có thể làm giảm cường độ làm việc của người lao động, đảm bảo độ sạch sẽ cho sản phẩm, khắc phục hiện tượng lỏng hoặc chặt không đồng đều khi xếp cốc của công nhân, giải quyết khó khăn của công đoạn phân cốc sau máy làm cốc, là 1 thiết bị xếp cốc lý tưởng thực dụng.



Tham số kỹ thuật chủ yếu:

Tốc độ đưa màng	mm/s	800
Độ cao của cốc	mm	≤180
Đường kính cốc	mm	≥60
Năng suất	Chiếc / h	50.000
Nguồn điện sử dụng	3 pha	380V 50Hz
Công suất cả máy	KW	0.75
Kích thước bên ngoài	Mm (dài×rộng×cao)	4200×1200×1200
Trọng lượng cả máy	kg	Khoảng 500



Xếp cốc hoàn toàn tự động + Máy đóng gói đếm cốc









1. Máy này sử dụng PLC trình tự hóa điều khiển động tác tuần hoàn tự động, có các chức năng như: xếp đống, đếm số, đưa nguyên liệu vào bọc màng và cắt, phân nguyên liệu…(Ngoài ra có thể kết hợp với máy dập mã vạch, máy dập ngày tháng).
2. Tất cả những bộ phận máy quan trọng đều được lựa chọn sử dụng những phụ kiện đồng bộ tiêu chuẩn cao, những linh kiện điện khí như: linh kiện khí nén PLC và thiết bị biến tần đầu cuối đều lựa chọn sử dụng nhãn hiệu nổi tiếng thế giới.
3. Máy chủ kết cấu chặt chẽ, tính năng ổn định, thao tác đơn giản, biến tần kép điều khiển. Độ dài của túi vừa có thể thiết kế vừa có thể cắt, không cần phải điều chỉnh chạy không, chỉ cần 1 bước là đến, tiết kiệm thời gian, tiết kiệm màng. Có chức năng định vị dừng máy, không dính dao, không lãng phí màng, nhiệt độ độc lật điều khiển PID, thích hợp với các loại màng bọc.

Chức năng	Đóng gói cốc   nhựa	Model	YX-450
Điện áp	220（V）	Độ rộng màng đóng gói	450（mm）
Công suất	3.5（Kw）	Trọng lượng	200（kg）
Tốc độ đóng gói	500-600chiếc/ phút	Kích thước bên ngoài	7000*900*1600mm（mm）
Vật liệu đóng gói	Màng mỏng	Ngành nghề sử dụng thích hợp	Thực phẩm

4. Máy đếm cốc sử dụng servo kép, đếm số 2 hướng, nâng cao tốc độ đóng túi.

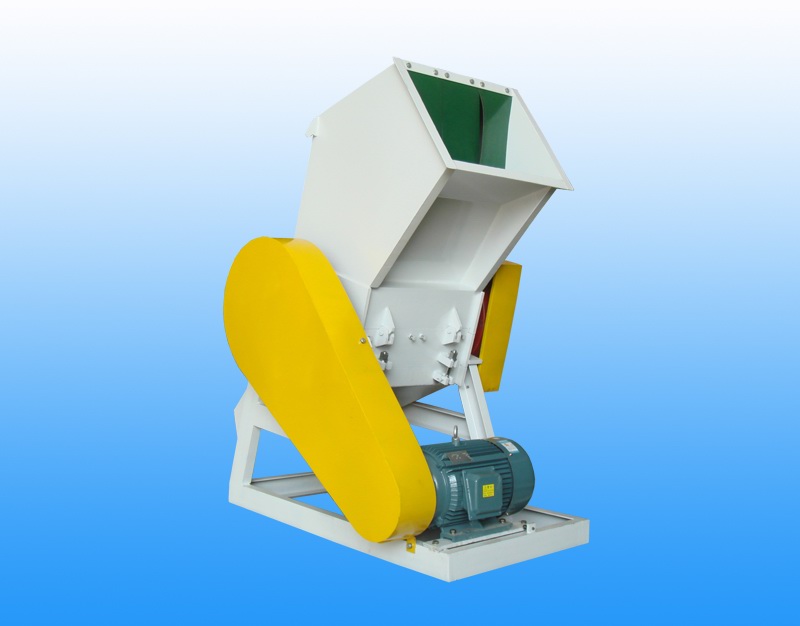

Máy nghiền cường lực hệ FS









Phạm vi sử dụng:

Chủ yếu sử dụng thích hợp với việc nghiền các loại phế phẩm, thứ phẩm hoặc đầu tiêm nhựa như PS, PP, nilon, nhựa công trình và các vật liệu xốp mềm pvc. Như thay đổi lưới lọc, và điều chỉnh khoảng cách dao, còn có thể nghiền các vật liệu phế phẩm như: loại màng thổi, tấm mỏng, miếng mỏng…



Đặc điểm tính năng:

1, Sử dụng thép công cụ nhập khẩu chất lượng tốt, dao được chế tạo đặc biệt, dao thiết kế lắp đặt có thể điều chỉnh co duỗi, sau khi dùng bị cùn có thể mài nhiều lần, sử dụng nhiều lần, tuổi thọ dài. Có thể lựa chọn các loại dao và lưới lọc.

2, Thiết bị dao được thiết kế dạng cắt bậc thang, làm cho lực cắt được phân chia, làm cho lực cắt tăng lên vài lần. Vật liệu giá dao là vật liệu thép chất lượng tốt T7, tính rắn và tính mềm hợp lý, không dễ bị hỏng hoặc mòn, kết cấu chặt chẽ bền.

3, Tự động dẫn nguyên liệu, tạp âm thấp, bảo vệ thiết bị an toàn với hệ thống bảo vệ khóa nguồn điện. Là thiết bị nghiền phế liệu đồng bộ cần thiết của máy đùn tấm nhựa.

4, Thiết kế tầng cách âm trước sau để cách âm, tạp âm nhỏ.

5,  Thiết kế phân li dạng bản lề, rửa máy thay lưới, bảo vệ thuận tiện.



Tham số kỹ thuật chủ yếu.

Model		FS-650
Đường kính miệng nghiền	mm	650×360
Sản lượng	Kg/h	450~600
Dao di động	PCS	18
Dao cố định	PCS	4
Tổng công suất	KW	15
Trọng lượng	KG	1010
Thể tích	Mm (dài×rộng×cao)	1200×1120×1650

Model	Công suất	Khả năng sản xuất	Trọng lượng	Kích thước (mm)
100kg	11/15kw	100kg -200kg	350kg	1300*850*1350

Model		SF-22
Công suất	KW	22
Xả áp xuất	Mpa	1.0
Lượng khí	M3/min	3.1
Tốc độ đánh giá	R/min	2940
Kích thước máy	mm	1130*900*1430
Sự liên kết		Rp 1/4
Trọng lượng máy	kg	700

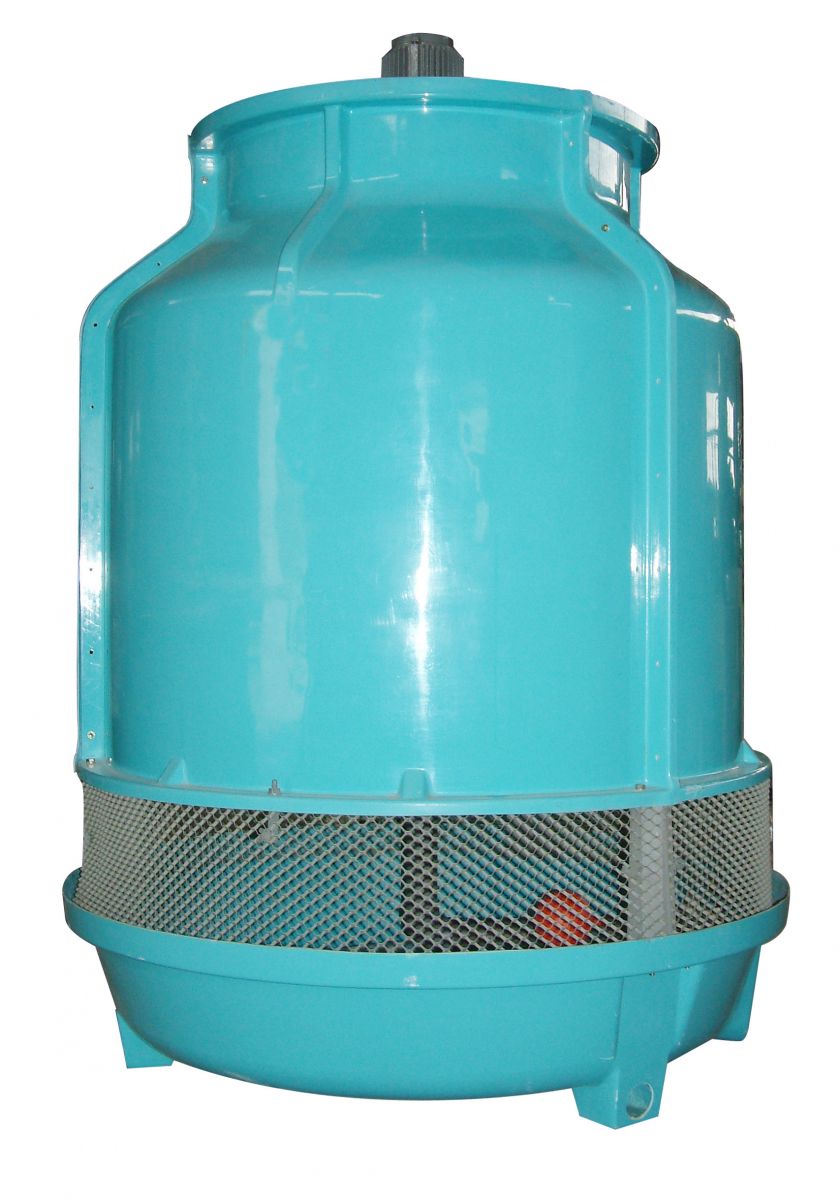

    Tháp nước làm mát:

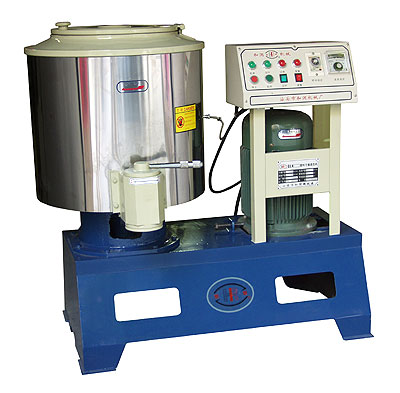

        Máy sấy trộn.

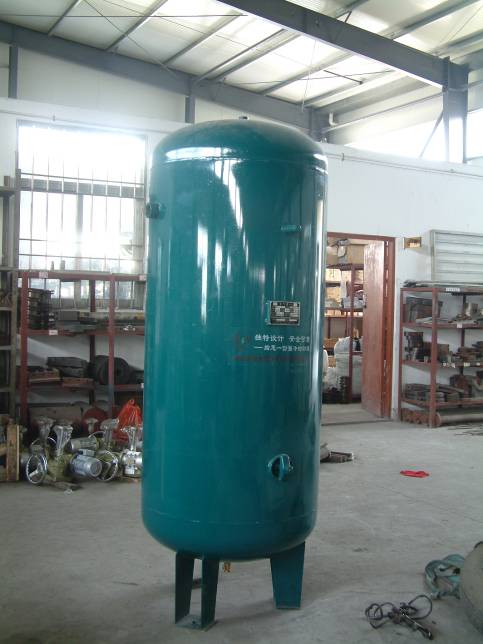

 Máy nén khí và bình chứa khí





Model		SF-22
Công suất	KW	22
Xả áp xuất	Mpa	1.0
Lượng khí	M3/min	3.1
Tốc độ đánh giá	R/min	2940
Kích thước máy	mm	1130*900*1430
Sự liên kết		Rp 1/4
Trọng lượng máy	kg	700
